Úsáidtear gaiscéid chun séala statach a dhéanamh idir dhá aghaidh flange faoi choinníollacha oibriúcháin éagsúla, brú, agus rátálacha teochta. Líonann siad na bearnaí micreascópacha agus na neamhrialtachtaí ar na dromchlaí flange, rud a chruthaíonn séala atá deartha chun sceitheadh leachtanna agus gáis a chosc. Tá suiteáil ceart gasket gan damáiste, mar aon le aghaidheanna flange gan damáiste, ríthábhachtach do naisc éifeachtacha flange.
01 gaiscéid neamh-mhiotalacha
Is iondúil gur ábhair ilchodacha iad gaiscéid neamh-mhiotalacha agus úsáidtear iad le flanges aghaidh agus ardaithe in iarratais ar bhrú íseal. Tá siad déanta as ábhair cosúil le snáithíní aispeiste, fiberglass, leaistiméirí, PTFE (Teflon®), graifít, agus níos mó. Tá gaiscéid lán-aghaidh oiriúnach le haghaidh flanges árasán, agus tá gaiscéid fáinne deartha le haghaidh flanges aghaidh ardaithe.
- Gaskets Ring: Níl poill bolt ag na gaiscéid seo. Cuirtear iad taobh istigh de na boltaí flange agus timpeall na bpoll píopaí, a úsáidtear de ghnáth le flanges aghaidh ardaithe. Nuair a úsáidtear é ar fhlange aghaidh ardaithe, cuirtear an gasket fáinne ar bharr an chuid ardaithe den flange. Buntáiste amháin a bhaineann le gaiscéid fáinne is féidir iad a shuiteáil gan an chomhpháirt a dhíspreagadh go hiomlán.
- Gaiscéideacha ar aghaidh: Clúdaíonn na gaiscéid seo dromchla iomlán an flange. Úsáidtear iad go coitianta le flanges árasán a bhfuil poill bolt acu a cheadaíonn boltaí flange a chur isteach sa ghást. Chun gasket lán-aghaidh a shuiteáil, ní mór an chomhpháirt a dhí-chomhdhlúthú go hiomlán.
Clúdaíonn ASME B16.21 na cineálacha, na méideanna, na hábhair, na lamháltais, agus na marcálacha le haghaidh gaiscéid neamh-mhiotalacha cothrom.
02 Gaiscéid leath-mhiotalacha
Is comhdhúile iad gaiscéid leath-mhiotalacha d'ábhair mhiotail agus neamh-mhiotail araon. Soláthraíonn an chuid miotail neart agus leaisteachas, agus cuireann an chuid neamh-mhiotail cumas comhlíonta agus séalaithe ar fáil. I measc na n-gaskets leath-mhiotalacha coitianta tá créacht bíseach agus gaiscéid srathaithe, chomh maith le gaiscéid graifíte athneartaithe miotail éagsúla.
Tá gaiscéid leath-mhiotalacha deartha le haghaidh beagnach gach coinníoll oibriúcháin, lena n-áirítear feidhmchláir ardteochta agus ardbhrú, agus úsáidtear iad le flanges ardaithe, cuasach, agus teanga agus groove.
Clúdaíonn ASME B16.20 na hábhair, na lamháltais, agus na marcálacha le haghaidh gaiscéid mhiotalacha agus leath-mhiotalacha.

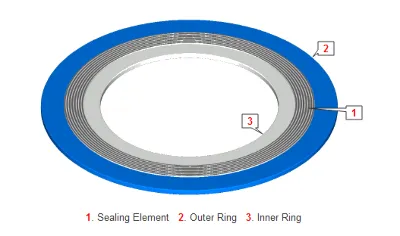

- Gaiscéid créachta bíseach
- Gaiscéid serrated
Is éard atá i ngaiscéid srathaithe croí miotail (cruach dhosmálta de ghnáth) le grooves comhlárnacha ar an dá thaobh, agus ciseal ina saothraítear ina saothraítear. Is féidir leis an ábhar ina saothraítear rónta (ag brath ar an meán) a bheith graifít, PTFE (TEFLON®), CAF, nó miotal (m.sh., alúmanam nó airgead). Is féidir gaiscéid shrathaithe a úsáid gan ciseal ina saothraítear ina saothraítear rónta den scoth a sholáthar, cé go bhfuil baol ann go dtarlódh damáiste dromchla flange. Ní hamháin go gcinntíonn an ciseal ina saothraítear séala éifeachtach ach go gcosnaíonn sé an dromchla flange ó dhamáiste.
- Gaiscéid seaicéid miotail
Mar a thugann an t-ainm le fios, is éard atá i ngasóga seaicéid miotail ná sliogán seachtrach miotail le líontóir miotalach nó neamh-mhiotalach taobh istigh. Tugann an t -ábhar filler an leaisteachas gasket, agus cosnaíonn an seaicéad miotail an filler agus cuireann sé brú ar bhrú, ar theocht agus ar chreimeadh.
03 gaiscéid mhiotalacha
Déantar gaiscéid mhiotalacha as miotal amháin nó teaglaim de mhiotail, atá múnlaithe go dtí an fhoirm agus an méid riachtanach. Is é gasket miotalach a úsáidtear go coitianta an comhpháirt de chineál fáinne (RTJ). Úsáidtear iad seo i gcónaí le flanges ar leith, ag cinntiú séala iontaofa leis an bpróifíl cheart agus an rogha ábhair.
Tá RTJanna deartha chun séala a dhéanamh tríd an ngníomh "trasnaithe" nó "ding" idir an flange agus an gasket. Trí fhórsa bolgáin a chur i bhfeidhm ar an gcomhéadan ina saothraítear ina shéalú, an mhiotal “níos boige” de na dingeacha gasket isteach i struchtúr breá an ábhair flange níos deacra, ag cruthú séala daingean agus éifeachtach.
Clúdaíonn ASME B16.20 na hábhair, na lamháltais, agus na marcálacha le haghaidh gaiscéid mhiotalacha agus leath-mhiotalacha.
