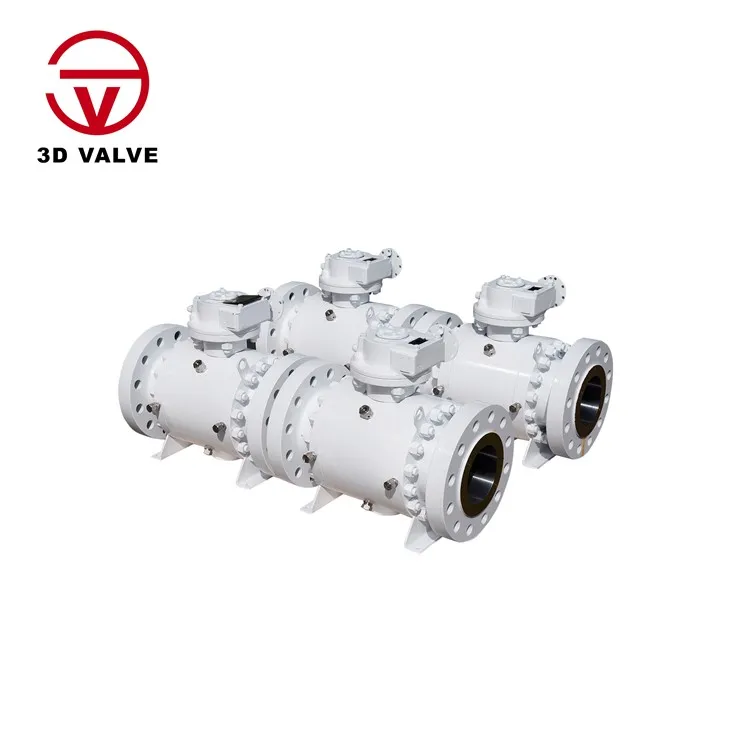

Is comhla tionsclaíoch ardfheidhmíochta é an comhla liathróid trunnion suite atá deartha go speisialta le haghaidh feidhmchlár ardbhrú agus trastomhas mór. Murab ionann agus comhlaí ar snámh, soláthraíonn an dearadh trunnion ancaire meicniúil don liathróid, rud a chiallaíonn gur rogha iontach é do sheirbhísí criticiúla i gcórais ola agus gáis, peitriceimiceach agus píobaireachta.
Tá liathróid sheasta sa chomhla le tacaíocht ó threabanna trunnion ag an mbarr agus ag an mbun, a laghdaíonn an chasmhóimint oibre agus a choisceann caitheamh iomarcach ar an suíochán comhla. Nuair a rothlaíonn an t -actuator (luamhán láimhe, giarbhosca nó neomatach\/hiodrálach) an liathróid 90 céim, osclaíonn nó dúnann an cosán sreafa.
Príomhghnéithe Meicníochta
· Péint Eischósta: Brataithe le péint amach ón gcósta, cruinniú ISO 12944 C 5- H Caighdeáin, atá oiriúnach do ardáin druileála amach ón gcósta.
· Tacaíocht trunnion: Tá an liathróid socraithe go meicniúil, a íoslaghdaíonn an brú ar an suíochán oiread agus is féidir.
· Suíochán Éifeacht Loine Dúbailte (DPE): Glacann sé le dearadh féin-fhaoisimh chun sábháilteacht ardbhrú a chinntiú.
· STEM-cruthúnas a chruthú: Is féidir leis sláine an gháis a chinntiú fiú faoi bhrú an-mhór.
· Dearadh sábháilte dóiteáin: Comhlíonann an leagan roghnach miotail le caighdeáin API 607\/6FA.
Sonraíochtaí teicniúla
A. Roghanna Ábhar
|
Cuid |
Ábhair atá ar Fáil |
|
Tathag |
Cruach Carbóin (ASTM A216 WCB), Cruach Dhosmálta (SS316, CF8M), Duplex (F51\/F53) |
|
Sláine |
SS316 plátáilte chrome, brataithe crua (WC), nicil-plátáilte |
|
Suíocháin |
PTFE, RPTFE, PEEK, Miotal (Stellite 6) |
|
Bun |
SS316, 17-4 pH, Monel |
|
Naisc deiridh |
Flanged (ASME B16.5\/API 6D), Butt-weld (ASME B16.25), Weld Soicéad Weld |
|
Buntálta |
C {5- h sciath ghrád mara (ISO 12944) le haghaidh marthanacht an Chrios Eischósta & Splash |
B. Rátálacha Méid & Brú
|
Raon méide |
Brúchloch |
Fadteocht |
Comhlíonadh na gCaighdeán |
|
2 "–48" (DN50 - DN1200) |
ASME 150# –2500# \/ API 6D |
Céim {-196 go 550 céim ({-321 Céim F go 1022 céim f) |
API 6D, ASME B16.34, ISO 17292 |
Buntáistí tábhachtacha
· Cumas ardbhrú le chasmhóimint íseal suas go ANSI 2500 #\/PN420.
· Caitheamh suíochán a laghdú. Is féidir le tacaíocht trunnion frithchuimilt a íoslaghdú agus saol na seirbhíse a leathnú oiread agus is féidir.
· Is féidir suíocháin DPE a dhúnadh go docht sa dá threo sreafa.
· Gníomhaithe ilfheidhmeacha atá comhoiriúnach le luamháin láimhe, oibreoirí giair nó gníomhaithe uathoibríocha.
· Comhlíonann séalaithe sábháilte na tine agus na tógála frith -thréimhseacha caighdeáin sábháilteachta API\/ISO.
Comhiarratais
1. Píblínte Ola & Gáis: Comhlaí Bloc Príomhlíne, Stáisiúin Chomhbhrúiteora.
2. Scaglanna & peitriceimiceáin: Seirbhísí hidreacarbóin ardteochta.
3. Gléasraí cumhachta: Leithlisiú gaile, córais uisce fuaraithe.
4. Córais chrióigineacha: Teirminéil GNG (-196 Iarratais céime).
5. Tarchur Uisce: Píblínte Bardasach mór-trastomhas.
6. Ardáin Ola & Gáis Eischósta: Druileáil, Píobánra, Instealladh Sáile
Comparáid le comhlaí liathróid ar snámh
|
Príomhscannán |
Comhla liathróid trunnion |
Comhla liathróid ar snámh |
|
Gluaiseacht liathróide |
Socraithe ag trunnions |
Saor-snámh faoi bhrú |
|
Rátáil brú |
Suas le 2500# |
De ghnáth níos lú ná nó cothrom le 600# |
|
Riachtanas chasmhóiminte |
Íochtarach (oiriúnach do mhéideanna móra) |
Níos airde (cófraí liathróid ar shuíocháin) |
|
Costas |
Níos airde (dearadh casta) |
Lú |
|
Is fearr le haghaidh |
Seirbhísí criticiúla\/ardbhrú |
Riachtanais ghinearálta-chuspóra\/ar chostas íseal |
Athruithe dearaidh
Tolladh iomlán (FB): Titim brú íosta le haghaidh muiceola i bpíblínte.
Tolladh laghdaithe (RB): éadrom, cost-éifeachtach do shreafaí neamh-chriticiúla.
Faoiseamh cuas: Cuireann suíocháin féin-fhaoisimh cosc ar ghuaiseacha brú gafa.
Iontráil barr: Cothabháil éasca gan an comhla a bhaint den phíblíne.
Deireadh
Is é suiteáil comhla liathróid suite trunnion an caighdeán óir chun feidhmchláir thionsclaíocha a éileamh agus cuireann sé iontaofacht gan fasach ar fáil i suiteálacha ardbhrú agus ar scála mór. Cinntíonn dearadh innealtóireachta cumhachtach sábháilteacht, marthanacht agus comhlíonadh na gcaighdeán idirnáisiúnta.
